ZDLS型電動角式調節閥
概述
ZDLS型電動角式調節閥, 由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號4- 20mADC或1-5VDC及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。
角形高壓調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。它采用多級節流形 式來分攤壓差，減少了氣蝕、沖蝕、撓流破壞，大大提高了調節閥的使用壽命，特別是用在尿素系統中比普通高壓閥壽命提高2-3倍。閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小，特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。

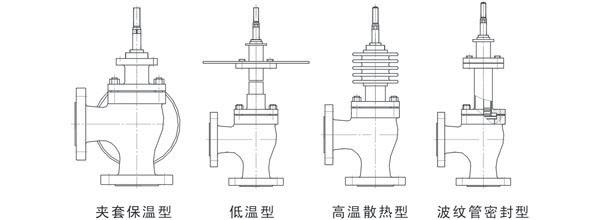

產品圖片
主要參數
公稱通徑 | 6 | 10 | 15 | 25 | |||||||||||||||
閥座直徑 | 3 | 4 | 6 | 4 | 5 | 7 | 8 | 10 | 6 | 7 | 8 | 10 | 12 | 7 | 8 | 10 | 12 | 16 | 20 |
流量系數Kv | 0.04 | 0.1 | 0.1 | 0.4 | 0.4 | 1 | 1.6 | 2.5 | 4 | 6.3 | 8 | ||||||||
0.16 | 0.4 | 0.16 | 1 | 1.6 | 2.5 | 0.63 | 1 | 1.6 | 2.5 | 4 | |||||||||
0.063 | 0.25 | 0.25 | 0.63 | ||||||||||||||||
公稱通徑 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||||||||
閥座直徑 | 16 | 20 | 30 | 20 | 38 | 30 | 50 | 38 | 65 | 50 | 80 | 65 | 100 | 65 | 125 | 100 | 150 | 125 | 200 |
流量系數 | 6.3 | 8 | 16 | 8 | 25 | 16 | 40 | 25 | 63 | 40 | 100 | 63 | 160 | 100 | 250 | 160 | 400 | 250 | 600 |
可調范圍 | Kv值<18時R=20：1；Kv值>18時R=30：1 | ||||||||||||||||||
公稱壓力 | 1.6、4.0、6.4、10、16、22、32MPa | ||||||||||||||||||
閥芯形式 | 套筒導向單座柱塞型閥芯 | ||||||||||||||||||
流量特性 | 直線 | ||||||||||||||||||
作用形式 | 電開式、電關式 | ||||||||||||||||||
工作溫度 | 普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃ | ||||||||||||||||||
法蘭標準 | 符合JB/T2769-92標準、可按ANSI、JIS、DIN等訂貨生產 | ||||||||||||||||||
控制信號 | 4～20mA.DC; 1～5V.DC; 0～10V.DC (與所配執行機構有關) | ||||||||||||||||||
電 源 | S220V.AC, 50HZ; 380V.AC ,50HZ (與所配執行機構有關) | ||||||||||||||||||
電動角型調節閥
公稱通徑 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | |||||
閥座直徑 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
流量系數Kv | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 |
可調范圍 | 30：1 | |||||||||||||||
公稱壓力 | 標準產品1.6、4.0、6.4MPa； | |||||||||||||||
閥芯形式 | 單座柱塞型閥芯 | |||||||||||||||
流量特性 | 直線、等百分比 | |||||||||||||||
工作溫度 | 普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃ | |||||||||||||||
法蘭標準 | 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN等訂貨生產 | |||||||||||||||
注：工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公商洽解決。
主要技術性能指標
泄 漏 率： IV級， 小于額定流量的10-4
回 差 ： 配3610L執行機構為2.0%； 配PSL執行機構為1.0%
基本誤差： 配3610L執行機構為±2.5%； 配PSL執行機構為±1.0%注：測試使用的填料為標準聚四氟乙烯填料。
主要零部件材料 閥體材質： ZG230-450、ZG1Cr18Ni9Ti、316、316L、耐磨蝕合金等
芯座材質：1Cr18Ni9Ti、316、316L、耐磨蝕合金、F4等
填料材質：聚四氟乙烯、柔性石墨
允許壓差
公稱通徑 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | ||||||
閥座直徑 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
執行機構 | 允許壓差△P（MPa） | ||||||||||||||||
配PSL | PSL202 | 6.4 | 6.4 | 6.4 | 4.90 | 3.14 | 1.92 | 1.23 | 0.78 | ||||||||
PSL204 | 4.31 | 2.76 | 1.76 | 1.04 | 0.69 | 0.44 | |||||||||||
PSL208 | 1.86 | 1.23 | 0.78 | 0.50 | 0.35 | 0.20 | |||||||||||
PSL320 | 1.26 |
0.87 |
0.49 |
0.32 | 0.22 | ||||||||||||
配PSL | 361LSA-20 | 6.4 | 6.4 | 6.4 | 4.90 | 3.14 | 1.92 | 1.23 | 0.78 | ||||||||
361LSB-50 | 4.79 | 3.06 | 1.96 | 1.16 | 0.76 | 0.49 | |||||||||||
361LSC-65 | 1.51 | 0.99 | 0.64 | 0.41 | 0.28 | ||||||||||||
361LSC-99 | 0.63 | 0.44 | 0.25 | 0.16 | 0.11 | ||||||||||||
注：（1）實際配置需根據具體工藝參數確定。
（2）如果允許壓差不清楚或最大工作壓差超出列表范圍，請與我們聯系，采取適當?shù)姆椒山鉀Q。
外形尺寸和重量
公通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
L1(mm) | 98 | 105 | 105 | 120 | 135 | 190 | 225 | 270 | 315 | 367 | |||
L2(mm) | PN1.6MPa | 85 | 95 | 115 | 115 | 130 | 145 | 155 | 175 | 200 | 240 | 300 | |
PN4.0MPa | 85 | 95 | 115 | 115 | 130 | 145 | 155 | 175 | 200 | 240 | 300 | ||
PN6.4MPa | 100 | 115 | 130 | 130 | 150 | 170 | 190 | 215 | 250 | 275 | 325 | ||
配PSL | H(mm) | 普通型 | 753 | 761 | 789 | 778 | 793 | 819 | 858 | 893 | 921 | 951 | 956 |
散熱片型 | 883 | 891 | 919 | 908 | 923 | 892 | 1021 | 1056 | 1120 | 1150 | 1156 | ||
D(mm) | 176 | ||||||||||||
重量(KG) | 13.5 | 22.5 | 25.5 | 29.5 | 50 | 60 | 78 | 119 | 157 | 255 | |||
配361L | H(mm) | 普通型 | 516 | 542 | 552 | 688 | 744 | 783 | 818 | 976 | 1006 | 1036 | |
散熱片型 | 646 | 654 | 682 | 818 | 907 | 946 | 981 | 1175 | 1205 | 1235 | |||
D(mm) | 225 | 310 | |||||||||||
重量(KG) | 21 | 30 | 33 | 41 | 45 | 65 | 75 | 93 | 172 | 210 | 308 | ||
注：此表數據為標準配置數據，會因執行機構配置不同而變化。
