上裝式偏心半球閥

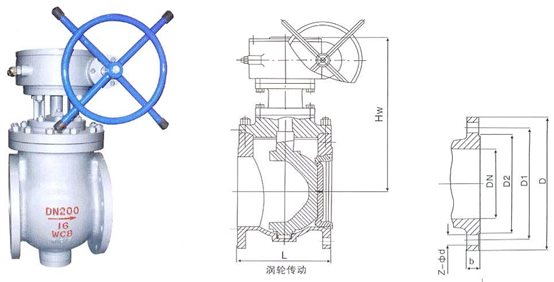

上裝式偏心半球閥產品圖 上裝式偏心半球閥外形尺寸圖
結構特點及用途
壓力損失??；全開時水損為零，流道完全暢道，且介質不會沉積在閥體中腔內。
耐顆粒磨損；V形開口的球冠與金屬閥座之間具有剪切作用，在關閉過程中，只在后一刻球冠才靠向閥座，不形成摩擦，且閥座用耐磨的鎳合金制成，不易被沖刷磨損，因而適用于含纖維，微小固體顆粒，漿等。
適合高流速介質；直通流道，堅固的偏心一曲軸使之適合高流速且無振動。
壽命長；易損部件少，由于偏心作用，閥門啟閉時密封面間無磨損，則使用壽命長。
維修方便；閥門維修時不需從管路上拆下，只要打開閥蓋即可進行維修。
廣泛適用于水.污水.含微小固體顆粒.水.蒸汽.煤氣.天然氣.油品等。
執行標準
設計和制造；GB/T12237-1989
檢驗和試驗；GB/T13927-1992
法蘭連接；GB/T9113.1-2000
結構長度；YOZ-2006
主要零件材料
閥體 閥蓋 | GB | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | ZG15Cr1Mo1V | |||
ASTM | WCB | CF8 | CF8M | WC9 | ||||
球體 | GB | ZG2Cr13 | ZG1Cr18Ni9Ti表面特殊處理 | ZG0Cr18Ni12Mo2Ti表面特殊處理 | ZG15Cr1Mo1V表面特殊處理 | |||
ASTM | CA15 | CF8+HF | CF8M+HF | WC9+HF | ||||
閥桿 | GB | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | 25Cr1Mo1V | |||
ASTM | 420 | 304 | 316 | F22a | ||||
閥座 | GB | PTFE | 2Cr13 | PTFE | 1Cr18Ni9Ti | PTFE | 0Cr18Ni12Mo2Ti | D517 |
ASTM | PYFE | 420 | PTFE | 304 | PTFE | 316 | HF | |
填料 | GB | PTFE | 柔性石墨 | PTFE | 柔性石墨 | PTFE | 柔性石墨 | 柔性石墨 |
ASTM | PTFE | 柔性石墨 | PTFE | 柔性石墨 | PTFE | 柔性石墨 | 柔性石墨 | |
螺栓 | GB ASTM | 35 | 0Cr18Ni9 | 0Cr18Ni9 | 15Cr1Mo1V | |||
A193 B7 | A320-B8 | A320-B8 | A193 B16 | |||||
螺母 | GB | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 20CrMo | |||
ASTM | A194 2H | A194-8 | A194-8 | A194-4 | ||||
性能規范表
公稱壓力 | 1.6 | Mpa | |
試驗壓力 | 強度試驗 | 2.4 | |
上密封試驗 | - | ||
密封試驗 | 1.8 | ||
氣密封試驗 | - | ||
最高工作溫度 | 150 | ℃ | |
適用介質；水.蒸汽.油品.污水.污泥等 | |||
技術要求
1. 閥門的設計.制造按GB/T 12237的規定
2. 閥門的壓力試驗按GB/T 13927的規定
3. 法蘭形式及尺寸按JB79的規定
4. 閥門的結構長度按廠標的規定
上裝式偏心半球閥明細表
序號 | 幅面 | 代號 | 名稱及規格 | 材料 | 數量 | 單件重量 | 備注 |
1 | Q340H16C-01 | 低蓋 | 1Cr13 | 1 | |||
2 | GB70-85 | 內六角螺栓 | 35CrMo | 4 | |||
3 | 墊片 | 304+柔性石墨 | 1 | ||||
4 | GB1235-76 | O形密封圈 | N.B.R | 1 | |||
5 | Q340H16C-02 | 閥體 | WCB | 1 | |||
6 | 滑動軸承 | 復合軸承 | 1 | ||||
7 | Q340H16C-03 | 球體支承 | WCB | 1 | |||
8 | Q340H16C-05 | 閥座支承 | 25 | 1 | |||
9 | Q340H16C-06 | 閥座 | 25+D507Mo | 1 | |||
10 | GB1235-76 | O形密封圈 | N.B.R | 1 | |||
11 | GB1096-79 | 鍵 | 40Cr | 2 | |||
12 | Q340H16C-07 | 上閥桿 | 2Cr13 | 1 | |||
13 | 滑動軸承 | 復合軸承 | 1 | ||||
14 | 填料 | 柔性石墨 | 8 | ||||
15 | 墊片 | 304+柔性石墨 | 1 | ||||
16 | Q340H16C-08 | 閥蓋 | WCB | 1 | |||
17 | GB901-88 | 雙頭螺柱 | 35CrMoA | 8 | |||
18 | GB6170-86 | 螺母 | 45 | 8 | |||
19 | Q340H16C-09 | 填料壓板 | WCB | 1 | |||
20 | 支架 | WCB | 1 | ||||
21 | GB901-88 | 雙頭螺柱 | 35CrMoA | 4 | |||
22 | GB6170-86 | 螺母 | 45 | 4 | |||
23 | GB901-88 | 雙頭螺柱 | 35CrMoA | 2 | |||
24 | GB6170-86 | 螺母 | 45 | 2 | |||
25 | GB901-88 | 雙頭螺柱 | 35CrMoA | 4 | |||
26 | GB6170-86 | 螺母 | 45 | 4 | |||
27 | GB1096-79 | 鍵 | 40Cr | 2 | |||
28 | 渦輪操作器 | 組合件 | 1 |
主要連接尺寸
公稱壓力 PN | 公稱通徑 DN | 尺寸【mm】 | |||||||
L | D | D1 | D2 | b | Z-Φd | Ws | Hd | ||
1.0 MPa | 100 | 229 | 220 | 180 | 156 | 22 | 8-Φ18 | 330 | 380 |
125 | 254 | 250 | 210 | 184 | 22 | 8-Φ18 | 345 | 405 | |
150 | 267 | 285 | 240 | 211 | 24 | 8-Φ22 | 370 | 440 | |
200 | 292 | 340 | 295 | 266 | 24 | 8-Φ22 | 405 | 470 | |
250 | 330 | 395 | 350 | 319 | 26 | 12-Φ22 | 480 | 540 | |
300 | 356 | 445 | 400 | 370 | 26 | 12-Φ22 | 520 | 580 | |
350 | 430 | 505 | 460 | 429 | 26 | 16-Φ22 | 570 | 630 | |
400 | 530 | 565 | 515 | 480 | 26 | 16-Φ26 | 630 | 710 | |
450 | 580 | 615 | 565 | 530 | 28 | 20-Φ26 | 690 | 770 | |
500 | 630 | 670 | 620 | 582 | 28 | 20-Φ26 | 740 | 820 | |
600 | 800 | 780 | 725 | 682 | 34 | 20-Φ30 | 840 | 940 | |
700 | 900 | 895 | 840 | 794 | 34 | 24-Φ30 | 960 | 1040 | |
800 | 1000 | 1015 | 950 | 901 | 36 | 24-Φ33 | 1080 | 1180 | |
900 | 1100 | 1115 | 1050 | 1001 | 38 | 28-Φ33 | 1190 | 1280 | |
1000 | 1200 | 1230 | 1160 | 1112 | 38 | 28-Φ36 | 1310 | 1420 | |
1.6 MPa | 100 | 229 | 220 | 180 | 156 | 22 | 8-Φ18 | 330 | 380 |
125 | 254 | 250 | 210 | 184 | 22 | 8-Φ18 | 345 | 405 | |
150 | 267 | 285 | 240 | 211 | 24 | 8-Φ22 | 370 | 440 | |
200 | 292 | 340 | 295 | 266 | 24 | 12-Φ22 | 405 | 470 | |
250 | 330 | 405 | 355 | 319 | 26 | 12-Φ26 | 480 | 540 | |
300 | 356 | 460 | 410 | 370 | 28 | 12-Φ26 | 520 | 580 | |
350 | 430 | 520 | 470 | 429 | 30 | 16-Φ26 | 570 | 630 | |
400 | 530 | 580 | 525 | 480 | 32 | 16-Φ30 | 630 | 710 | |
450 | 580 | 640 | 585 | 548 | 40 | 20-Φ30 | 690 | 770 | |
500 | 630 | 715 | 650 | 609 | 44 | 20-Φ33 | 740 | 820 | |
600 | 800 | 840 | 770 | 720 | 54 | 20-Φ36 | 840 | 940 | |
700 | 900 | 910 | 840 | 794 | 40 | 24-Φ36 | 960 | 1040 | |
800 | 1000 | 1025 | 950 | 901 | 42 | 24-Φ39 | 1080 | 1180 | |
900 | 1100 | 1125 | 1050 | 1001 | 44 | 28-Φ39 | 1190 | 1280 | |
1000 | 1200 | 1255 | 1170 | 1112 | 46 | 28-Φ42 | 1310 | 1420 | |
