CS41H-16/25/40 自由浮球式蒸汽疏水閥
一、概述：
自由浮球式蒸汽疏水閥是自動閥門，尤其對壓力低、排水量低和溫度穩定性要求高,不宜帶存凝結水的蒸汽設備更為適用。自由浮球式蒸汽疏水閥的主要工作原理是根據浮力的原理，使閥體內的浮球隨水位變化作升降運動，以達到閥門啟閉，即排水阻汽的作用。廣泛適用于各種蒸汽管道上。
二、產品簡圖及排量圖
CS41H 產品圖 CS41H外形尺寸尺寸圖 →工作壓力差MPa

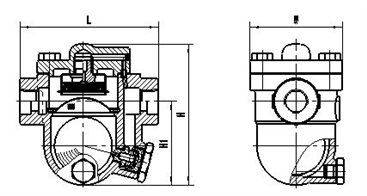

CS11H產品圖 CS41H外形尺寸尺寸圖
三、結構特點：
1.能連續排水、性能穩定、排水量大、漏水小。
2.能排連續飽和水，至使設備凝結水滯存量較少。升溫快、加熱溫度穩定。
3.有自動排冷空氣裝置，無汽鎖現象，工作平衡無噪音。
四、主要零件材料 Materal For Main Parts
主要零件 Main Part | 材料 Materal |
閥體 Body | 碳鋼 Carbon Steel |
閥蓋 Donnet | 碳鋼 Carbon Steel |
閥座 Seat | 不銹鋼 Atainless Steel |
過濾器 Percolator | 不銹鋼 Atainless Steel |
五、主要外形及連接尺寸 Main External And Connecting Dinensions
尺寸 Dimensions | 型號Type | CS11H-16C | |||||
口徑DN | 15 | 20 | 25 | 32 | 40 | 50 | |
L | 150 | 150 | 150 | 270 | 280 | 290 | |
H | 195 | 195 | 195 | 250 | 290 | 300 | |
H1 | 103 | 103 | 103 | 108 | 108 | 108 | |
產品型號 Produstion Type | 口徑 | 尺 寸 Dimensions | |||||||
DN | L | H | D | D1 | D2 | b | f | Z-фd | |
CS41H-16/25/40C-B | 15 | 195 | 195 | 95 | 65 | 45 | 14 | 2 | 4-ф14 |
20 | 195 | 200 | 105 | 75 | 55 | 14 | 2 | 4-ф14 | |
25 | 215 | 225 | 115 | 85 | 65 | 14 | 2 | 4-ф14 | |
CS41H-16/25/40C-D | 25 | 270 | 245 | 115 | 85 | 65 | 14 | 2 | 4-ф14 |
32 | 270 | 250 | 135 | 100 | 78 | 16 | 2 | 4-ф18 | |
40 | 280 | 290 | 145 | 110 | 85 | 16 | 3 | 4-ф18 | |
50 | 290 | 300 | 160 | 125 | 100 | 16 | 3 | 4-ф18 | |
CS41H-16/25/C-F | 50 | 410 | 380 | 160 | 125 | 100 | 16 | 3 | 4-ф18 |
65 | 410 | 380 | 180 | 145 | 120 | 18 | 3 | 4-ф18 | |
80 | 430 | 420 | 195 | 160 | 135 | 20 | 3 | 8-ф18 | |
100 | 430 | 440 | 215 | 180 | 155 | 20 | 3 | 8-ф18 | |
125 | 480 | 510 | 245 | 210 | 185 | 22 | 3 | 8-ф18 | |
150 | 480 | 510 | 280 | 240 | 210 | 24 | 3 | 8-ф23 | |
